Muelles helicoidales inclinados
Conexiones fiables, siempre
Los muelles helicoidales inclinados ofrecen contacto eléctrico multipunto y una retención fiable incluso en condiciones extremas
Nuestros muelles helicoidales inclinados garantizan un contacto eléctrico fiable en aplicaciones de alta, media y baja corriente. Permiten gestionar mayor potencia en menos espacio y a temperaturas de funcionamiento más bajas, ya que cada una de las espiras del muelle actúa como múltiples puntos de contacto para una conductividad u puesta a tierra óptimas. Esto asegura que las conexiones se mantengan consistentes y seguras incluso bajo condiciones de choque y vibración.
Numerosos factores de diseño —incluyendo la fuerza del muelle, el material del alambre, el diámetro del alambre, la altura de la espira y el espesor del recubrimiento— influyen en el rendimiento de un muelle helicoidal inclinado. Nuestro equipo de ingeniería ajusta con precisión estas variables para optimizar cada muelle según su uso previsto: no solo para la gestión de potencia eléctrica, sino también para proporcionar retención mecánica gracias a su fuerza prácticamente constante, o para ofrecer blindaje electromagnético (EMI).

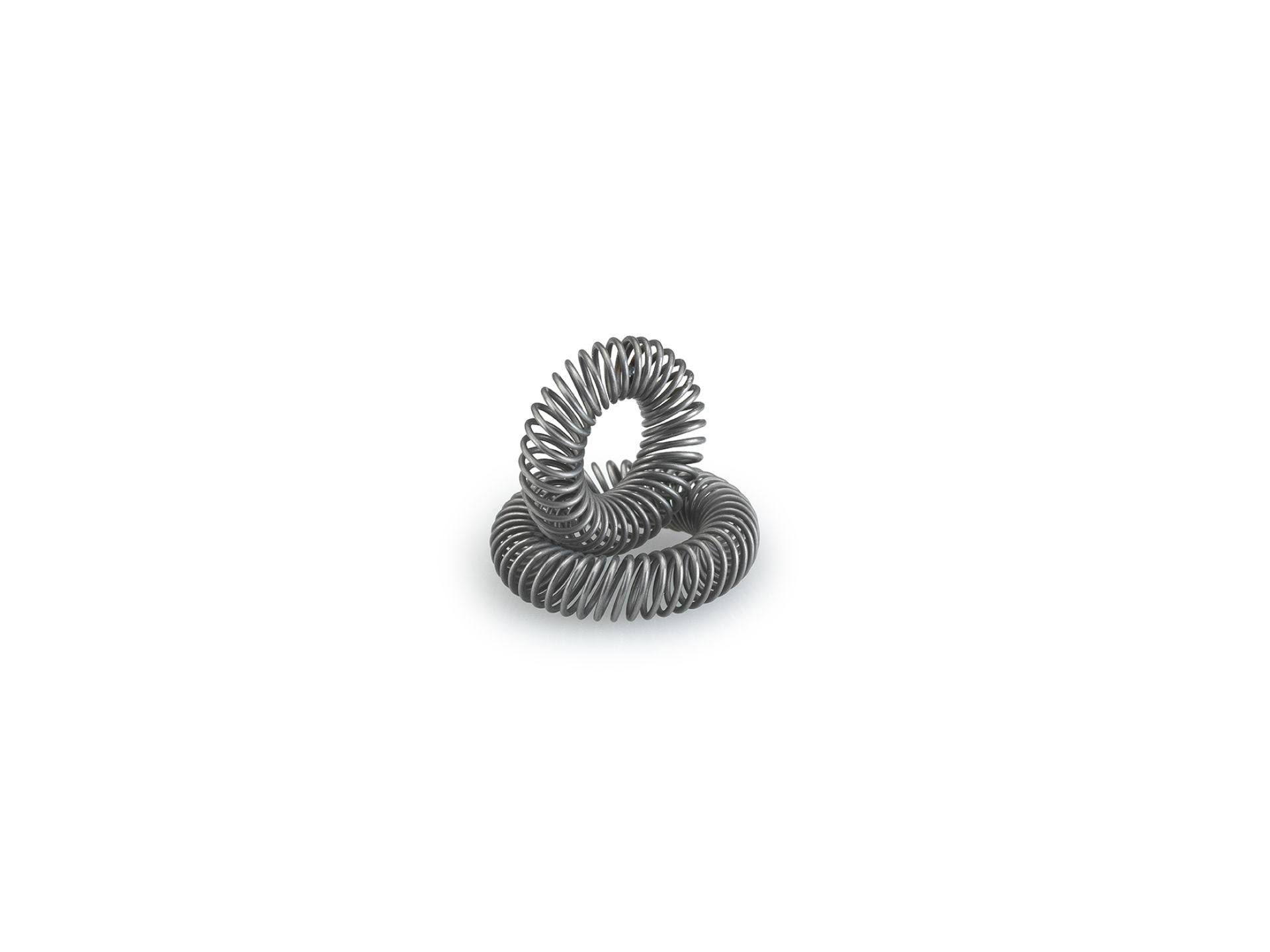

En funciones exclusivamente mecánicas, los muelles helicoidales inclinados actúan como elementos de fijación altamente robustos. Enganchan y sujetan componentes con una fuerza prácticamente constante, a diferencia de los fijadores tradicionales, que fatigan y pierden rendimiento tras miles de ciclos. Estos muelles también energizan juntas de alto rendimiento, aplicando una presión radial continua para mantener la estanqueidad incluso en condiciones extremas, como las operaciones de perforación en oil & gas.
Ventajas y beneficios de los muelles de contacto
- Funcionan en aplicaciones eléctricas estáticas y dinámicas. Aseguramos conexiones seguras incluso bajo condiciones de impacto y de vibración
- Los recubrimientos hacen que los muelles de contacto sean más eficientes en ambientes húmedos o corrosivos, o en cualquier aplicación que requiera una mayor conductividad
- Una curva de fuerza plana proporciona una presión de contacto constante y una retención segura sin fatiga, ofreciendo un rendimiento estable durante una larga vida útil
Tipos de muelles de contacto
Medidas
- Diámetro del hilo: 0.10-2 mm (0.004-0.08 in)
- Otros tamaños según tus requerimientos especiales
Materiales
La elección del material, los tratamientos superficiales y recubrimientos especiales son fundamentales para la calidad y seguridad final del producto. Desde aceros inoxidables hasta los materiales más específicos suministrados por los mejores proveedores.
- Acero al carbono
- Acero inoxidable
- Inconel
- Elgiloy
- Hastelloy
- Cromo silicio
- Cobre
- Otros materiales según tus requerimientos especiales
Industrias / Aplicaciones
Medical
Eléctrico
Industrial
E-Mobility
Herramienta eléctrica
Bienes de consumo
Otras industrias
Applications for Bicicletas y eBikes
Preguntas Frecuentes
¿Qué hace un muelle helicoidal inclinado que no pueda hacer un muelle de compresión estándar?
Un muelle canteado proporciona una fuerza casi constante a lo largo de todo su rango de deflexión, a diferencia de un muelle de compresión estándar, cuya fuerza aumenta linealmente con la compresión. Este comportamiento de fuerza constante lo hace ideal para aplicaciones de contacto eléctrico, de retención mecánica y de energización de sellos.
¿Pueden los muelles helicoidales inclinados proporcionar apantallamiento EMI?
Sí. Cuando se instalan en una ranura circular alrededor de un conector o una interfaz de carcasa, los muelles helicoidales inclinados crean una trayectoria conductora continua y de baja resistencia en todo el perímetro. Esto permite un apantallamiento EMI/RFI de 360 grados. Su diseño de contacto multipunto mantiene el rendimiento incluso con desalineaciones o vibraciones.
¿Qué aplicaciones utilizan muelles helicoidales inclinados en vehículos eléctricos?
Las aplicaciones EV incluyen conectores de carga de alta tensión, interconexiones de módulos de batería, conectores de potencia para motores y bus bars de alta corriente con interfaces de contacto elástico. Su resistencia a la vibración y su fuerza de contacto constante los hacen adecuados para los exigentes entornos térmicos y vibratorios del powertrain eléctrico.
¿Qué materiales están disponibles para muelles helicoidales inclinados?
RPK Group fabrica muelles helicoidales inclinados en acero al carbono, acero inoxidable, Inconel, Elgiloy, Hastelloy y aleaciones de cobre. Los recubrimientos disponibles incluyen plata, oro y níquel, con espesores de 0,5 μm a 10 μm. La selección de material y recubrimiento depende de los requisitos de corriente, temperatura de trabajo, ambiente corrosivo y conductividad.
¿Cómo se diseña la ranura para un muelle helicoidal inclinado?
La ranura debe ajustarse a la altura instalada y al diámetro de sección del muelle. Un diseño incorrecto puede provocar sobrecompresión, dañando el muelle, o falta de engagement, reduciendo la fuerza de contacto. El equipo de ingeniería de RPK Group ofrece soporte para definir la ranura en función de las dimensiones del muelle y las cargas de aplicación.
¿Pueden los muelles helicoidales inclinados utilizarse como elementos de fijación mecánica?
Sí. Los muelles helicoidales inclinados funcionan como anillos de retención en conjuntos ranura-ranura. Proporcionan una fuerza de retención casi constante y resisten miles de ciclos de montaje y desmontaje, a diferencia de clips o anillos elásticos convencionales. Esto los hace habituales en conectores médicos, equipos de defensa y sistemas de utillaje industrial.
¿Son adecuados los muelles helicoidales inclinados para aplicaciones de perforación en el sector petrolífero y de gas?

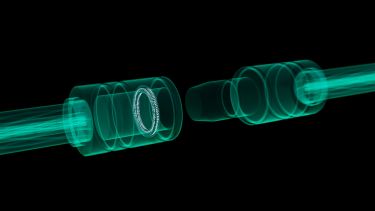

Los muelles helicoidales inclinados fabricados en Elgiloy, Inconel o Hastelloy soportan alta presión, alta temperatura y ambientes químicos corrosivos propios de herramientas de perforación y conectores submarinos. Se utilizan para energizar sellos de alta presión y mantener contacto eléctrico en herramientas MWD y LWD.
¿Fabrica RPK Group muelles helicoidales inclinados para dispositivos médicos?
Sí. RPK Group suministra muelles helicoidales inclinados para conectores médicos, instrumentos quirúrgicos e interconexiones de dispositivos implantables. Los muelles de grado médico se fabrican en condiciones de sala limpia con materiales biocompatibles. Contacta con nuestro equipo para obtener documentación de cumplimiento específica según la clasificación del dispositivo.
¿Cuál es el diámetro mínimo de hilo para los muelles helicoidales inclinados?
RPK Group produce muelles helicoidales inclinados con diámetros de hilo desde 0,10 mm. Esta capacidad micro se orienta a conectores miniaturizados, dispositivos médicos wearables, audífonos y conjuntos electrónicos compactos.
Saca el máximo partido a nuestra experiencia
Nuestros equipos de ingeniería trabajan junto con nuestros clientes para encontrar la mejor solución para ellos, aplicando métodos científicos y el conocimiento acumulado durante casi 50 años.
