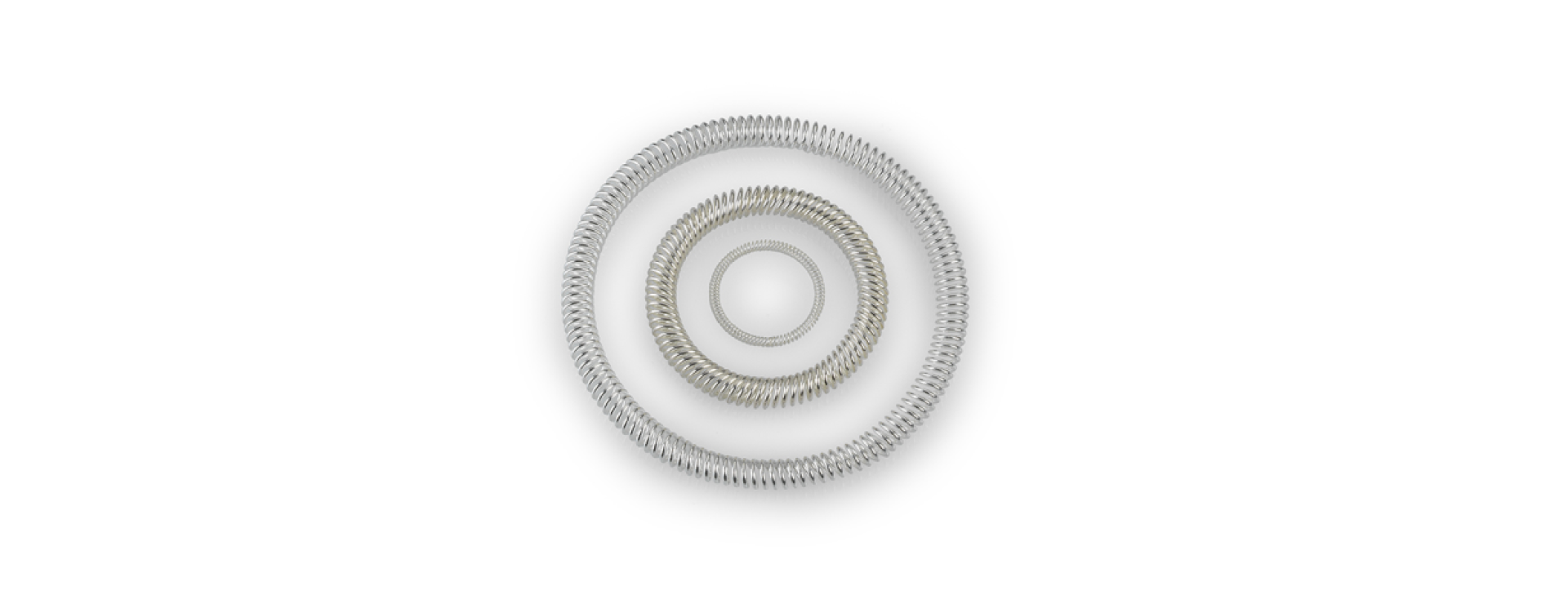

Muelles helicoidales inclinados para conectores submarinos y de fondo de pozo: contacto fiable allí donde el fallo no es una opción

Por Fernando Gonzalez, Rubén Díaz, ingenieros en el RPK Technological Center, y Álvaro García Nograro, KAM para proyectos de Canted Coil Springs en RPK Group

Un conector submarino puede costar más de 100.000 €. Sustituirlo a 2.000 metros de profundidad supone un coste mucho mayor: tiempo de operación del buque, intervención mediante ROV y pérdidas de producción. En el fondo de un pozo, el fallo de un contacto puede obligar a extraer toda la sarta de herramientas. En ambos entornos, un solo muelle helicoidal inclinado suele ser el componente que mantiene la continuidad de la corriente y de la señal.

RPK Group colabora con los equipos de ingeniería responsables de destacados desarrollos de conectores submarinos y sistemas de cableado en todo el mundo. Diseñamos y fabricamos muelles helicoidales inclinados a medida capaces de proporcionar un contacto estable frente a impactos y vibraciones, fuerzas de acoplamiento controladas, resistencia a la corrosión y fiabilidad a largo plazo en lugares donde no es posible realizar reparaciones.

Por qué los ingenieros de conectores especifican muelles helicoidales inclinados

A diferencia de los muelles convencionales, cada espira de un muelle helicoidal inclinado se deforma de manera independiente. Esta geometría proporciona tres propiedades fundamentales para el diseño de aplicaciones submarinas y de fondo de pozo:

• Contacto eléctrico multipunto. Cada espira actúa como un punto de contacto independiente. El muelle puede conducir más corriente en menos espacio, trabaja a menor temperatura y mantiene una resistencia estable cuando el conector gira, vibra o está sometido a ciclos térmicos.
• Fuerza prácticamente constante en un amplio rango de deformación. Su curva de fuerza plana compensa las desalineaciones, la acumulación de tolerancias y la expansión térmica, aspectos críticos durante las operaciones de acoplamiento por inserción asistidas mediante ROV.
• Fuerzas de inserción y extracción predecibles. Mediante el ajuste del diámetro del hilo, la altura de la espira, el ángulo de inclinación y la geometría de la ranura, establecemos con precisión la fuerza necesaria para enclavar, mantener y desacoplar el conector. Sin elementos de fijación adicionales. Sin herramientas.

Un solo muelle sustituye a tres componentes: el contacto eléctrico, el sistema de enclavamiento mecánico y el apantallamiento frente a interferencias electromagnéticas, o EMI. Esto reduce el número de piezas, el peso y los posibles modos de fallo de cada inserto del conector.

Aplicaciones submarinas: preparados para un futuro totalmente eléctrico

La producción submarina está evolucionando desde las arquitecturas electrohidráulicas hacia sistemas totalmente eléctricos. Los conectores acoplables en húmedo, conocidos como wet-mate connectors, constituyen uno de los segmentos de mayor crecimiento dentro del mercado de conectores submarinos. Todos ellos dependen de elementos de contacto capaces de funcionar durante 25 años sin intervención.Los muelles helicoidales inclinados de RPK Group se utilizan como:

• Elementos de contacto en conectores eléctricos acoplables en húmedo y en seco, destinados a sistemas de producción submarina, umbilicales y cables de interconexión eléctrica o power jumpers.
• Muelles de puesta a tierra y continuidad de pantalla en terminaciones y sistemas de anclaje de cables, capaces de absorber la expansión y contracción del cable mientras mantienen el contacto eléctrico.
• Elementos de enclavamiento y retención en penetradores e interfaces acoplables mediante ROV, con fuerzas de inserción específicamente diseñadas para operaciones remotas.
• Muelles de contacto para cables de parques eólicos marinos, sistemas de exportación e interconectores, sometidos a los mismos requisitos de fiabilidad.

Aplicaciones de fondo de pozo: integridad del contacto en condiciones HPHT

Las herramientas de fondo de pozo incorporan cada vez más funciones inteligentes. Un mayor número de sistemas electrónicos implica también más conectores que deben soportar altas presiones, altas temperaturas, impactos y exposición a gases con H₂S.

En estos entornos, los muelles helicoidales inclinados de RPK Group aportan:

• Continuidad eléctrica en conectores de sartas de herramientas. Esto incluye interfaces roscadas y de inserción en las que cada espira se deforma de forma independiente, rompe las capas de óxido superficiales y mantiene el contacto durante una rotación completa de 360°.
• Integridad de señal para sistemas electrónicos MWD y LWD. El apantallamiento EMI protege la transmisión de datos frente al ruido electromagnético.
• Enclavamiento de alta fuerza entre los componentes de la sarta de herramientas. El muelle puede sustituir a elementos de fijación roscados que podrían aflojarse como consecuencia de las vibraciones.
• Energización de juntas. El muelle aplica una presión radial continua que mantiene la estanqueidad de las juntas energizadas por muelle en equipos de perforación y terminación de pozos.

Materiales diseñados para agua de mar y entornos con H₂S

La selección del material determina si un muelle podrá resistir la exposición al H₂S, los cloruros y las altas temperaturas.Para responder a estas condiciones, RPK Group fabrica muelles helicoidales inclinados en Inconel X-750 e Inconel 718. Ambas aleaciones pueden cumplir los requisitos de NACE MR0175 cuando reciben el tratamiento térmico especificado. También trabajamos con Elgiloy, aceros inoxidables y aleaciones de cobre. Los recubrimientos de plata y oro mejoran la conductividad y aportan protección frente a la corrosión. Además, utilizamos materiales de recubrimiento compatibles galvánicamente para evitar la aparición de corrosión en la interfaz de contacto.

Por qué los ingenieros eligen RPK Group

Coingeniería desde el primer día Nuestro Centro Tecnológico trabaja directamente con tu equipo de diseño. Ajustamos de manera iterativa la fuerza del muelle, los materiales, los métodos de soldadura y la geometría de la ranura hasta que el componente cumple los requisitos mecánicos y eléctricos de la aplicación. Posteriormente, validamos el diseño mediante ensayos.

• Experiencia demostrada en aplicaciones reales. Nuestros muelles ya trabajan en algunos de los principales desarrollos de conectores y sistemas de cableado submarinos del mundo, así como en aplicaciones de fondo de pozo conformes con NACE.
• Seguridad de suministro. Con cerca de 50 años de experiencia en ingeniería de muelles y plantas de producción en cuatro continentes, RPK Group proporciona una fuente estratégica de suministro cualificada y reduce la dependencia de un único proveedor en programas críticos.
• Procesos certificados y rigurosos. Nuestros sistemas de calidad certificados según IATF 16949 e ISO 13485 garantizan la trazabilidad completa y la utilización de procesos validados en cada lote de producción.
• Personalización completa. Material y diámetro del hilo, altura de la espira, ángulo de inclinación, recubrimiento, anillos soldados o tramos abiertos: diseñamos cada parámetro específicamente para tu conector. No seleccionamos una solución estándar de catálogo.
