Muelles de acordeón

Muelles de compresión planos y plegados para una transmisión de par suave en espacios reducidos

Nuestro equipo de ingeniería y nuestro avanzado know-how en fabricación ofrecen soluciones de muelles acordeón perfectamente adaptadas a tu proyecto

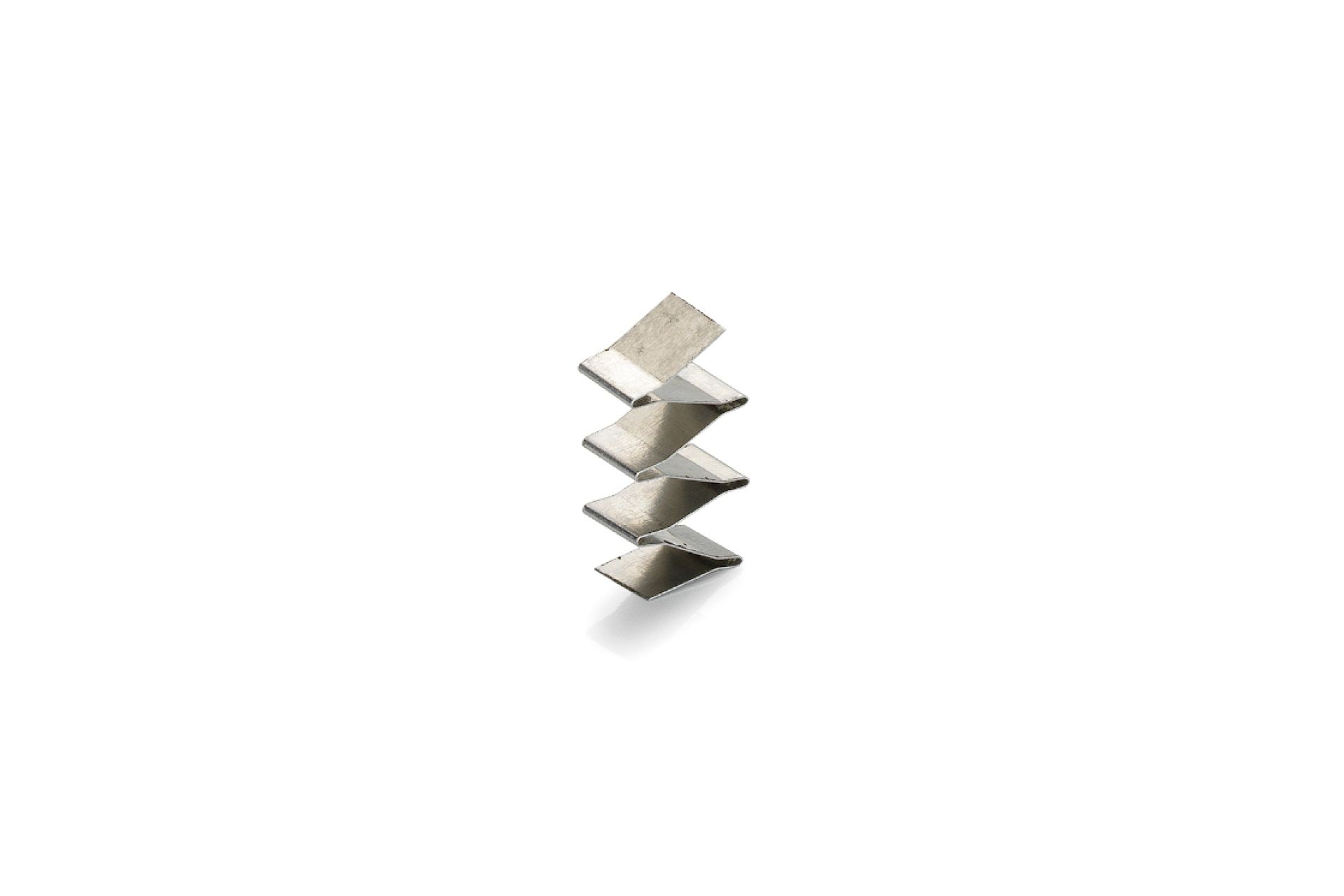

Los muelles acordeón son muelles de compresión planos, con geometría plegada tipo acordeón, diseñados para proporcionar una elevada amortiguación de par en un formato muy compacto. Suavizan la transmisión de potencia y absorben vibraciones torsionales, protegiendo componentes críticos en aplicaciones donde los muelles helicoidales tradicionales no pueden funcionar eficazmente. Gracias a su diseño ligero y plegado, los muelles acordeón ofrecen una rigidez estable y repetible incluso en condiciones exigentes. Se utilizan como sustituto de los muelles helicoidales cuando el espacio axial, la masa o la respuesta dinámica constituyen restricciones críticas.

En RPK Group fabricamos muelles de acordeón a medida, adaptados a los requisitos de rendimiento de cada aplicación, definidos por el espesor del material, el número de pliegues, el paso, los radios y la longitud libre. Validamos cada diseño mediante análisis de FEA y fabricamos piezas de alto volumen con tecnología multislide de alta velocidad, garantizando rigidez repetible, durabilidad y tolerancias estrictas. Seleccionamos aceros de alta calidad para muelles, a fin de asegurar un comportamiento constante en condiciones de alto número de ciclos y pares elevados. El resultado es un muelle robusto que mantiene sus propiedades de amortiguación a lo largo de una larga vida útil, sin asentamientos ni pérdidas de carga.

Consulta sobre muelles de acordeón
Muelles de acordeón

Ventajas y beneficios de los muelles de acordeón

  • Alta amortiguación torsional en un espacio axial mínimo, ideal para transmisiones y embragues compactos
  • Larga vida útil bajo condiciones de funcionamiento repetitivas y dinámicas
  • Amortiguación eficiente de vibraciones que mejora la suavidad y la durabilidad del sistema

Medidas

  • Grosor del fleje: desde 0,05 mm (0.002 in)
  • Ancho del fleje: 1-140 mm (0.04-5.5 in)

Materiales

La elección del material, los tratamientos superficiales y recubrimientos especiales son fundamentales para la calidad y seguridad final del producto. Desde aceros inoxidables hasta los materiales más específicos suministrados por los mejores proveedores.

  • Acero al carbono
  • Acero inoxidable
  • Inconel
  • Elgiloy
  • Hastelloy
  • Cromo silicio
  • Otros materiales según tus requerimientos especiales

Industrias / Aplicaciones

Ir a Automoción
Ir a Industrial
Ir a Bicicletas y eBikes

Preguntas Frecuentes

¿Qué es un muelle de acordeón?

Un muelle de acordeón es un muelle plano corrugado con pliegues alternos que se comprimen y expanden como un fuelle. Esta geometría ofrece alta fuerza en una longitud axial muy corta y distribuye la carga entre múltiples puntos de pliegue, reduciendo concentraciones de tensión.

¿Dónde se utilizan los muelles acordeón en aplicaciones industriales y de automoción?

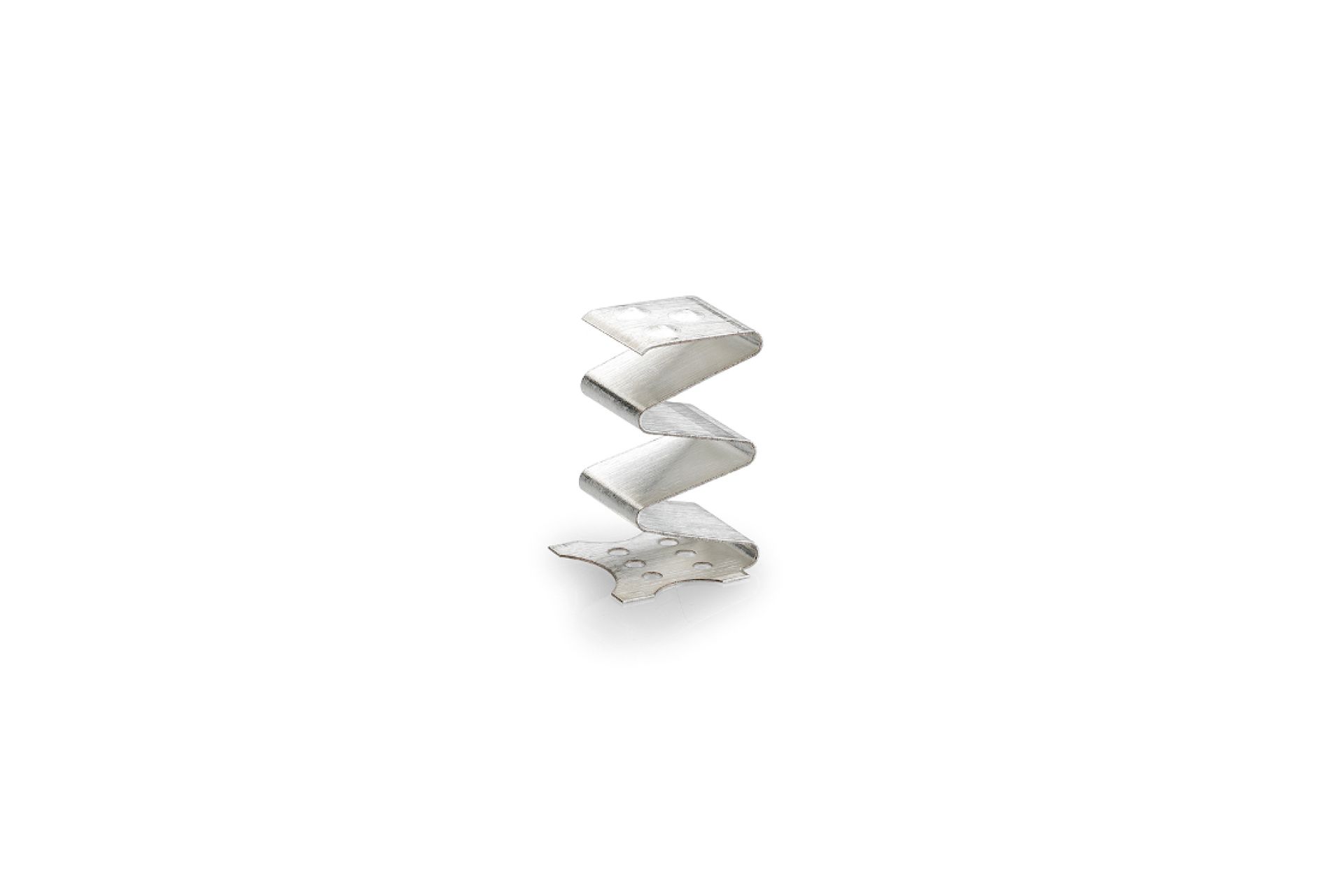

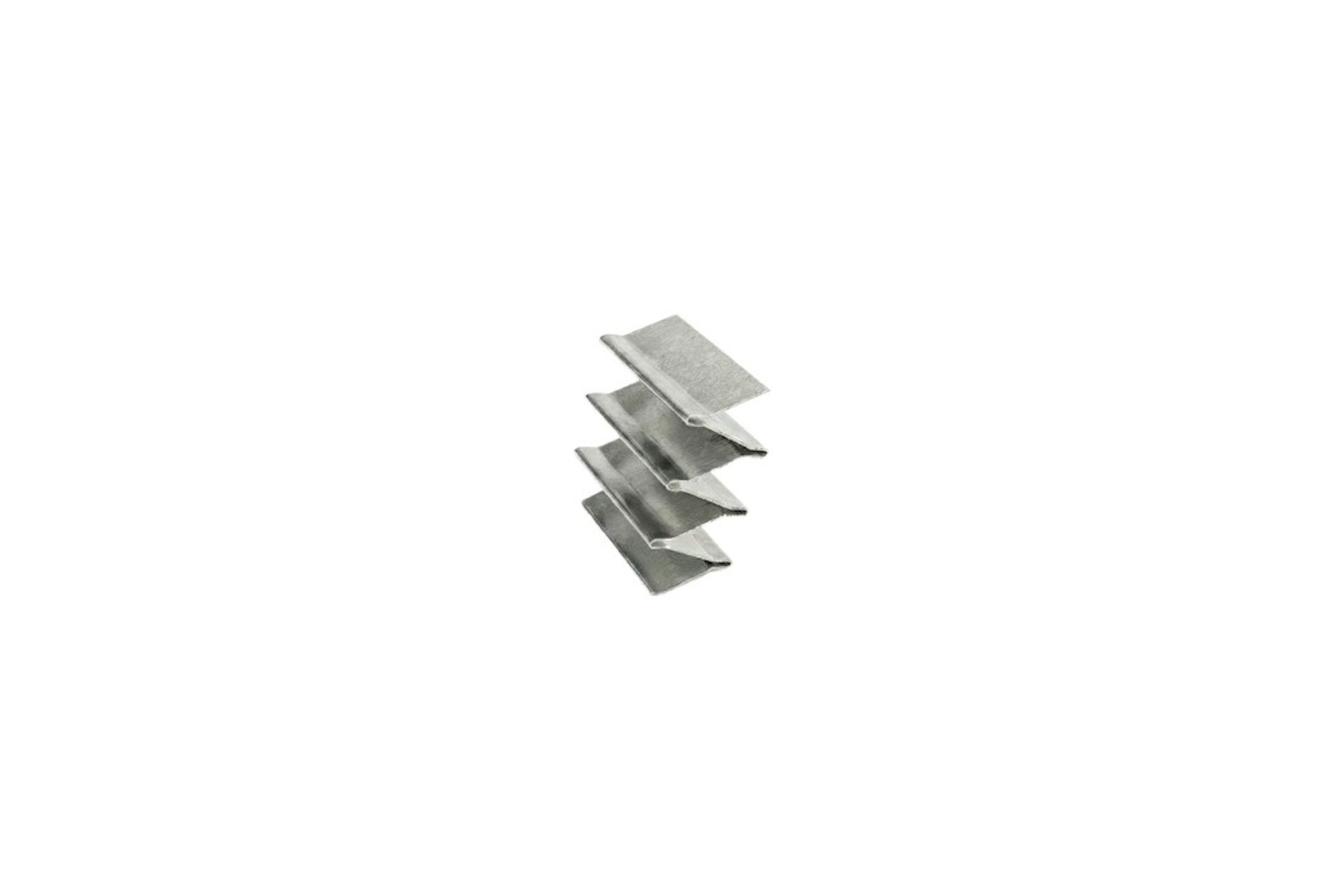

Los muelles en acordeón se utilizan en la carga de asientos de válvula, precarga de conectores eléctricos, sistemas de iluminación, embragues, componentes de combustible, muelles de válvulas solenoides hidráulicas y mecanismos de actuación en dispositivos médicos. Su perfil compacto los hace adecuados cuando un muelle helicoidal convencional no cabe.

¿Cómo se comparan los muelles acordeón con los muelles de onda?

Ambos ofrecen alta fuerza en poco espacio axial. Los muelles acordeón utilizan una geometría de fleje plano plegado y son especialmente eficaces en aplicaciones de muy alta fuerza con alturas libres extremadamente reducidas. Los muelles de onda emplean hilo plano enrollado y permiten un control más preciso de la tasa del muelle en una gama más amplia de niveles de fuerza.

¿Pueden fabricarse muelles acordeón en acero inoxidable o aleaciones especiales?

Sí. RPK Group fabrica muelles acordeón en acero al carbono, acero inoxidable y aleaciones especiales, como Inconel y Hastelloy, para aplicaciones de alta temperatura o ambientes corrosivos, como sistemas de sellado de motor, componentes de escape y equipos de extracción de gas y petróleo.

Saca el máximo partido a nuestra experiencia

Nuestros equipos de ingeniería trabajan junto con nuestros clientes para encontrar la mejor solución para ellos, aplicando métodos científicos y el conocimiento acumulado durante casi 50 años.
