Muelles de onda: la solución que ahorra espacio para aplicaciones de ingeniería exigentes
En RPK Group diseñamos y fabricamos muelles de onda a medida para aplicaciones de automoción, sector médico, industria y e-mobility, combinando más de 50 años de experiencia con una red de fabricación global.
¿Qué es un muelle de onda?

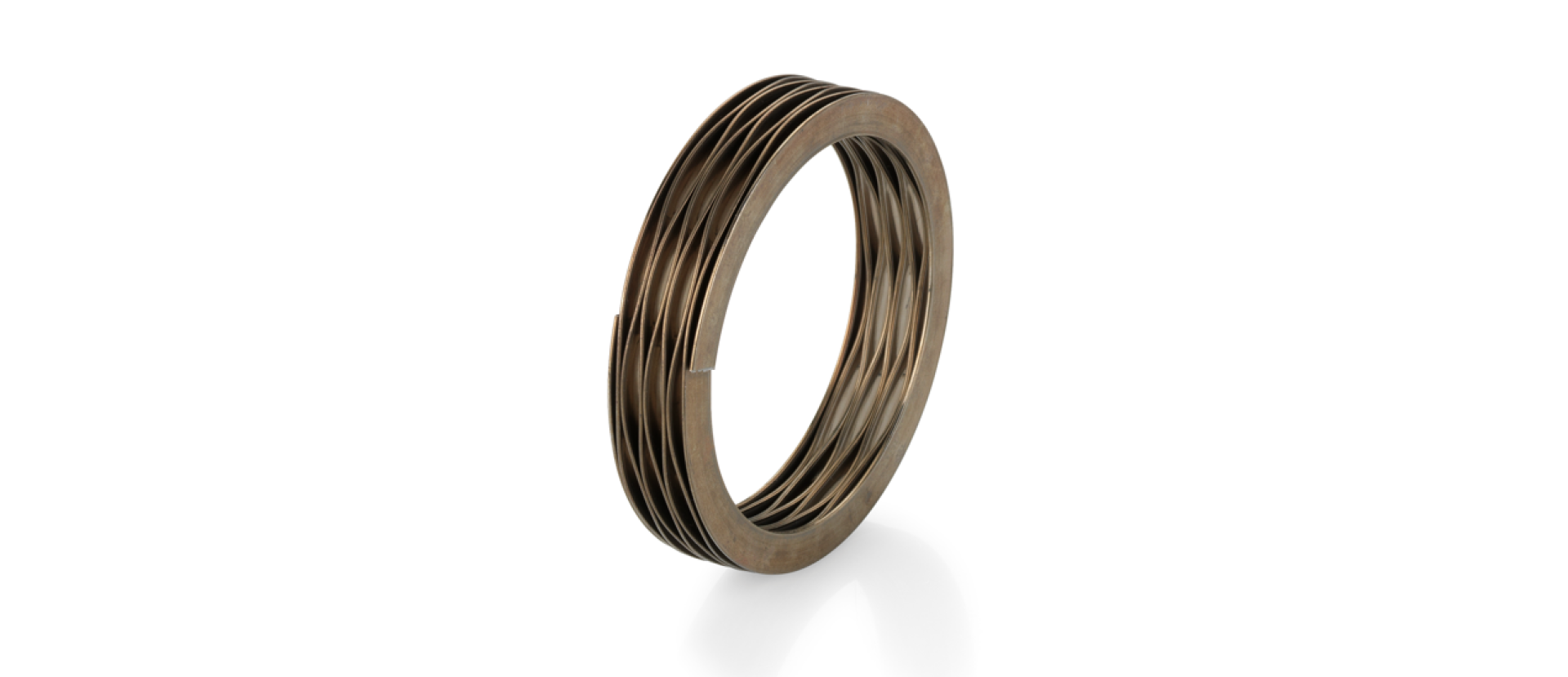

Un muelle de onda es un componente de precisión fabricado a partir de fleje plano, enrollado en canto y conformado en una serie de ondas uniformes. Ofrece la misma carga axial que un muelle helicoidal tradicional, pero ocupando hasta un 50% menos de espacio.
Esa diferencia es clave. A medida que el espacio disponible en los diseños se reduce en todos los sectores, los ingenieros necesitan componentes capaces de rendir al máximo sin penalizar el espacio. Los muelles de onda resuelven este reto de manera directa. Se integran allí donde un muelle helicoidal no cabe, sin comprometer la consistencia de carga ni la vida a fatiga.
En RPK Group desarrollamos muelles desde 1974. No solo los fabricamos: también ayudamos a los equipos de ingeniería a seleccionar, diseñar y validar la solución adecuada para cada aplicación.
Tipos de muelles de onda
No todas las aplicaciones requieren el mismo diseño. Los muelles de onda están disponibles en distintas configuraciones, cada una adaptada a diferentes necesidades de carga, recorridos de deflexión y limitaciones de espacio. Elegir el tipo correcto es la primera decisión de ingeniería, y es precisamente ahí donde el equipo de RPK aporta un valor diferencial.
Se compone de una sola espira, con los extremos separados o solapados. Es compacto en sentido radial y ofrece un recorrido de deflexión corto. Resulta ideal para cargas bajas o medias cuando el espacio axial es limitado y la aplicación requiere una precarga estable.
Aplicaciones típicas: precarga de rodamientos, sellados y actuadores de baja carga
Está formado por varias vueltas de fleje plano, enrolladas de modo que las crestas de las ondas queden alineadas entre sí en cada capa. A medida que aumenta el número de vueltas, disminuye la constante elástica, lo que permite obtener tasas de muelle bajas o medias con grandes deflexiones. Sustituye los muelles helicoidales por otros con una altura axial hasta un 50% menor.
Aplicaciones típicas: válvulas, actuadores, transmisiones y dispositivos de drug delivery
Se trata de un muelle de onda multivuelta con extremos planos y escuadrados, mecanizados o conformados en ambos extremos. Estos extremos proporcionan una superficie de contacto de 360° con los componentes adyacentes, en lugar de un contacto puntual, lo que distribuye mejor la carga y reduce la tensión superficial.
Aplicaciones típicas: conjuntos de precisión en los que el reparto de carga y el correcto apoyo son críticosAplicaciones típicas: conjuntos de precisión en los que el reparto de carga y el correcto apoyo son críticos
Está formado por dos o más muelles de onda enrollados concéntricamente a partir de un único hilo continuo y apilados en paralelo. La constante elástica aumenta proporcionalmente al número de vueltas, lo que genera fuerzas elevadas en un espacio axial reducido. Puede sustituir los apilamientos de arandelas Belleville cuando se requiere un control preciso de la carga.
Aplicaciones típicas: sistemas hidráulicos de alta carga, paquetes de embrague y actuadores aeroespaciales
Consiste en dos muelles de onda multivuelta enrollados conjuntamente, de modo que sus espiras queden entrelazadas a lo largo de toda su longitud. Este diseño equivale a duplicar el espesor de material por vuelta, aumentando la capacidad de carga y la resistencia a fatiga, pero manteniendo la misma envolvente exterior que un único muelle.
Aplicaciones típicas: aplicaciones con alta fatiga cíclica y control preciso de carga a fuerzas elevadas
Es un muelle de onda dispuesto en línea recta en lugar de enrollado en forma circular. Se utiliza en canales rectos, guías o alojamientos en los que no es posible emplear una geometría anular. Mantiene el mismo comportamiento de carga y deflexión que las versiones circulares, pero en formato lineal.
Aplicaciones típicas: guías lineales, mecanismos deslizantes y contactos de conectores
En RPK Group fabricamos todas estas configuraciones, incluidas versiones enrolladas a derecha e izquierda, con un nivel de capacidad que ningún otro fabricante de muelles de onda ofrece.
Los problemas reales a los que se enfrentan los ingenieros al especificar un muelle
Seleccionar el muelle incorrecto puede generar rediseños costosos. Estos son algunos de los problemas que escuchamos cada semana por parte de ingenieros y compradores:
- Falta de espacio. Los alojamientos son cada vez más compactos. Los muelles helicoidales estándar ya no encajan, pero la carga requerida sigue siendo la misma.
- Carga inconsistente. Las arandelas pueden parecer similares a los muelles de onda, pero sus tolerancias de carga a altura son mucho más amplias e impredecibles. En dispositivos médicos o actuadores de automoción, esto supone un riesgo real de fallo.
- Limitaciones de material. Las aplicaciones en entornos corrosivos, de alta temperatura o con requisitos de biocompatibilidad exigen materiales como Inconel, Elgiloy o Nitinol. La mayoría de proveedores no pueden suministrar ni conformar estas aleaciones con la precisión requerida.
- Riesgos en la cadena de suministro. Un proveedor con cobertura limitada a una sola región deja la producción expuesta. Se necesita un socio capaz de fabricar cerca de la planta del cliente, esté donde esté.
- Falta de soporte de ingeniería. Muchos compradores reciben un catálogo, pero no un acompañamiento técnico. Sustituir un muelle helicoidal por un muelle de onda exige análisis de carga, selección de material y validación de utillajes. Para ello hace falta un socio de ingeniería, no solo una referencia de producto.
Por qué los ingenieros eligen RPK Group para sus muelles de onda
“RPK Group es el único fabricante del mundo que produce muelles de onda tanto con enrollado a derechas como a izquierdas.”
Esto es especialmente relevante en conjuntos en los que la dirección de giro, la rotación o la interferencia con componentes adyacentes condicionan el sentido de enrollado. Ningún otro proveedor ofrece ambas opciones.
Además, RPK aporta otras ventajas diferenciales:
- Integración vertical: Laminamos internamente nuestro propio fleje plano. Esto nos permite un mayor control sobre el material, plazos de entrega más cortos y total independencia de proveedores externos de fleje.
- Codesarrollo: Nuestros ingenieros trabajan junto al cliente desde los estudios de viabilidad hasta la producción en serie. Realizamos simulaciones de carga, validamos utillajes y damos soporte en procesos PPAP y revisiones de diseño.
- Amplio rango de materiales: Trabajamos con acero inoxidable, acero al carbono, Inconel, Elgiloy, Nitinol y otros materiales especiales. Con espesores de fleje desde 0,10 mm hasta 2,5 mm. Si una aleación existe en formato de fleje plano, podemos trabajar con ella.
- Capacidad médica:Contamos con certificación ISO 13485 y salas blancas ISO 7 en tres continentes. Fabricamos muelles de onda para dispositivos de administración de fármacos, instrumental quirúrgico y herramientas mínimamente invasivas.
- Suministro global con enfoque local:Disponemos de plantas de fabricación en España, México, China e India. Producimos cerca de la línea de ensamblaje del cliente, reduciendo plazos, riesgo logístico y complejidad de importación.
Muelles de onda en distintos sectores
Los muelles de onda de RPK Group ya están presentes en entornos productivos de cuatro grandes sectores:
Actuadores de powertrain, suspensión, válvulas hidráulicas y componentes de transmisión. El espacio es crítico y la consistencia de carga no admite desviaciones. Trabajamos bajo sistema de calidad IATF 16949.
Los sistemas de gestión de baterías y los conjuntos de motor exigen ahorro de peso y tolerancias ajustadas. Los muelles de onda permiten reducir masa y altura de montaje al mismo tiempo.
Inhaladores MDI, DPI y SMI, autoinyectores, instrumental quirúrgico y herramientas mínimamente invasivas. La producción en sala blanca y la trazabilidad total de materiales forman parte de nuestro estándar.
Válvulas hidráulicas y neumáticas, rodamientos y actuadores lineales. Los muelles de onda ofrecen curvas de carga precisas y consistentes, mientras que los muelles helicoidales pueden introducir demasiada variabilidad.
Los muelles de onda también se utilizan en herramientas eléctricas, donde el espacio es limitado y la fiabilidad mecánica es crítica. En RPK Group colaboramos con los principales fabricantes de power tools, incluidos fabricantes estadounidenses, desarrollando componentes para aplicaciones en herramientas como taladros, sierras o atornilladores de impacto.
Bujes, rodamientos y motores eléctricos. Los muelles de onda permiten controlar la precarga, reducir el juego axial y optimizar el espacio en sistemas de alto rendimiento.
Para aplicaciones de alta carga en espacios reducidos, en RPK Group también fabricamos muelles de onda anidados, es decir, dos o más muelles de onda apilados concéntricamente para multiplicar la capacidad de carga sin aumentar la altura axial.
Certificaciones y estándares
RPK Group cuenta con certificaciones ISO 9001, ISO 13485 e IATF 16949 en su red global de fabricación. Nuestras salas blancas cumplen con los requisitos de la ISO 7 (Clase 10.000) para la fabricación de dispositivos médicos en Europa, Norteamérica y Asia.
Cada muelle de onda que fabricamos incorpora trazabilidad total del material y, cuando el proyecto lo requiere, también suministramos informes dimensionales, documentación FAI y PPAP. Nos integramos en el sistema de calidad del cliente. No trabajamos al margen de él.
