Case Study: Ingeniería e industrialización de un muelle tipo acordeón para un embrague de rodillos unidireccional

RPK Group integra análisis FEM/FEA, acero de alta resistencia y utillaje multislide de alta precisión para desarrollar un muelle tipo acordeón de alto rendimiento para un embrague de rodillos unidireccional.

03/03/2026

Por Santiago Galindo, I+D en RPK Technological Center

En RPK Group, nos especializamos en el diseño e industrialización de muelles de alta precisión para aplicaciones automotrices. Nuestro equipo de ingeniería colaboró con un líder mundial del sector de automoción y rodamientos para desarrollar un muelle de geometría acordeón personalizado para un embrague unidireccional. Estos embragues unidireccionales son dispositivos de alta precisión utilizados para transmitir par en una dirección y girar libremente en la dirección opuesta. En este caso de estudio, detallamos cómo aplicamos simulación avanzada, utillaje interno y fabricación de alta velocidad para afrontar el desafío de entregar un muelle para esta aplicación.

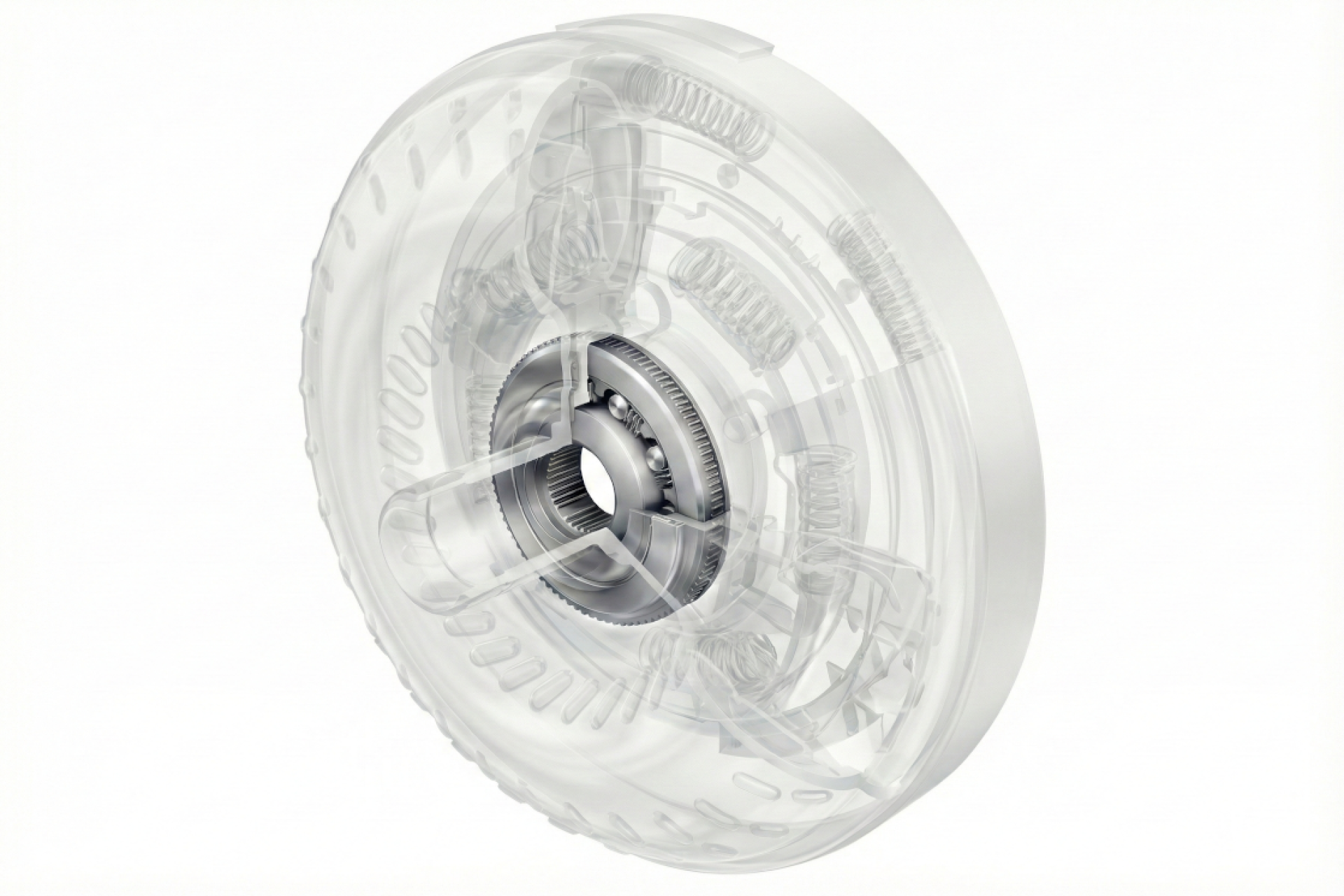

Muelle para Embrague Unidireccional

El desafío: diseñar un muelle óptimo para un embrague unidireccional

El cliente requería un muelle optimizado para un embrague unidireccional que cumpliera con los requisitos de rendimiento. El muelle debía permitir que el embrague transmitiera un par elevado y soportara ciclos de acoplamiento frecuentes, a la vez que minimizara la resistencia durante el giro libre. Los requisitos clave incluían:

  • Par elevado y alta frecuencia de acoplamiento: Necesitábamos que el muelle transmitiera un par elevado con fiabilidad y soportara ciclos de acoplamiento rápidos.
  • Bajo par de arrastre e inercia reducida: Nuestro objetivo era minimizar la fricción durante el giro libre, utilizando un muelle de baja masa para mantener la inercia baja y obtener una respuesta rápida.
  • Precisión y durabilidad: Teníamos que asegurar que el muelle ofreciera una indexación precisa y una fuerza constante durante su vida útil, prácticamente sin pérdida de carga incluso después de 10.000 ciclos.
  • Fabricación a escala: Debíamos garantizar que el muelle "acordeón" (con bucles y ojales) pudiera producirse en grandes volúmenes con calidad consistente y tolerancias estrictas.



Simulación FEA para validar el diseño

Empleamos análisis por elementos finitos avanzados (FEA) para validar y refinar el diseño del muelle en la etapa virtual. Nuestros ingenieros simularon las condiciones reales de funcionamiento del embrague unidireccional, examinando la distribución de tensiones (von Mises y principales) y las concentraciones locales de esfuerzo en el muelle, especialmente en pliegues y esquinas. Este enfoque nos permitió optimizar la geometría y el uso del material del muelle antes de cortar el acero.

Tras múltiples iteraciones de FEA, aseguramos que el muelle operara dentro de los límites elásticos del acero de alta resistencia, evitando la deformación plástica. Al validar el diseño mediante simulación, pasamos a la fase de prototipado con la confianza de que el muelle cumpliría los objetivos de par, de fatiga y de deflexión.

Utillaje interno y conformado de alta velocidad

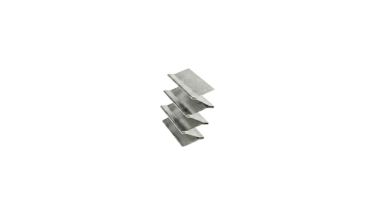

El paso de prototipo a producción en serie de este muelle supuso un gran desafío de ingeniería, debido a su forma intrincada y altas exigencias de rendimiento. Nuestro taller de utillaje y el Centro Tecnológico colaboraron para crear una herramienta de conformado multislide personalizada, capaz de conformar la geometría acordeón del muelle con alta precisión. El muelle incluye bucles y ojales complejos que pudimos fabricar gracias a nuestra experiencia en tecnología multislide y en doblado de precisión.

Inicialmente producíamos ~1.000 piezas/hora; tras optimizar los utillajes y el proceso, aumentamos la producción a 3.500 piezas/hora. Mantuvimos un control de calidad estricto, con inspección por cámara del 100% de las piezas para asegurar el cumplimiento de las especificaciones. Nuestra capacidad para diseñar utillajes y controlar cada paso de la fabricación fue clave para alcanzar la complejidad requerida de la pieza y la eficiencia de producción.

Conclusión: Un muelle de alto rendimiento

Al combinar simulación avanzada, utillaje innovador y fabricación de alta precisión, diseñamos e industrializamos con éxito un muelle acordeón de alto rendimiento para este embrague unidireccional crítico. El muelle resultante permite transmitir un par elevado con fricción mínima, ayudando al cliente a mejorar la eficiencia energética al reducir pérdidas de movimiento y a lograr un acoplamiento fiable. Este proyecto para un líder automotriz global demuestra la capacidad de RPK Group para entregar soluciones de muelles a medida que cumplen con los requisitos más exigentes de la industria.

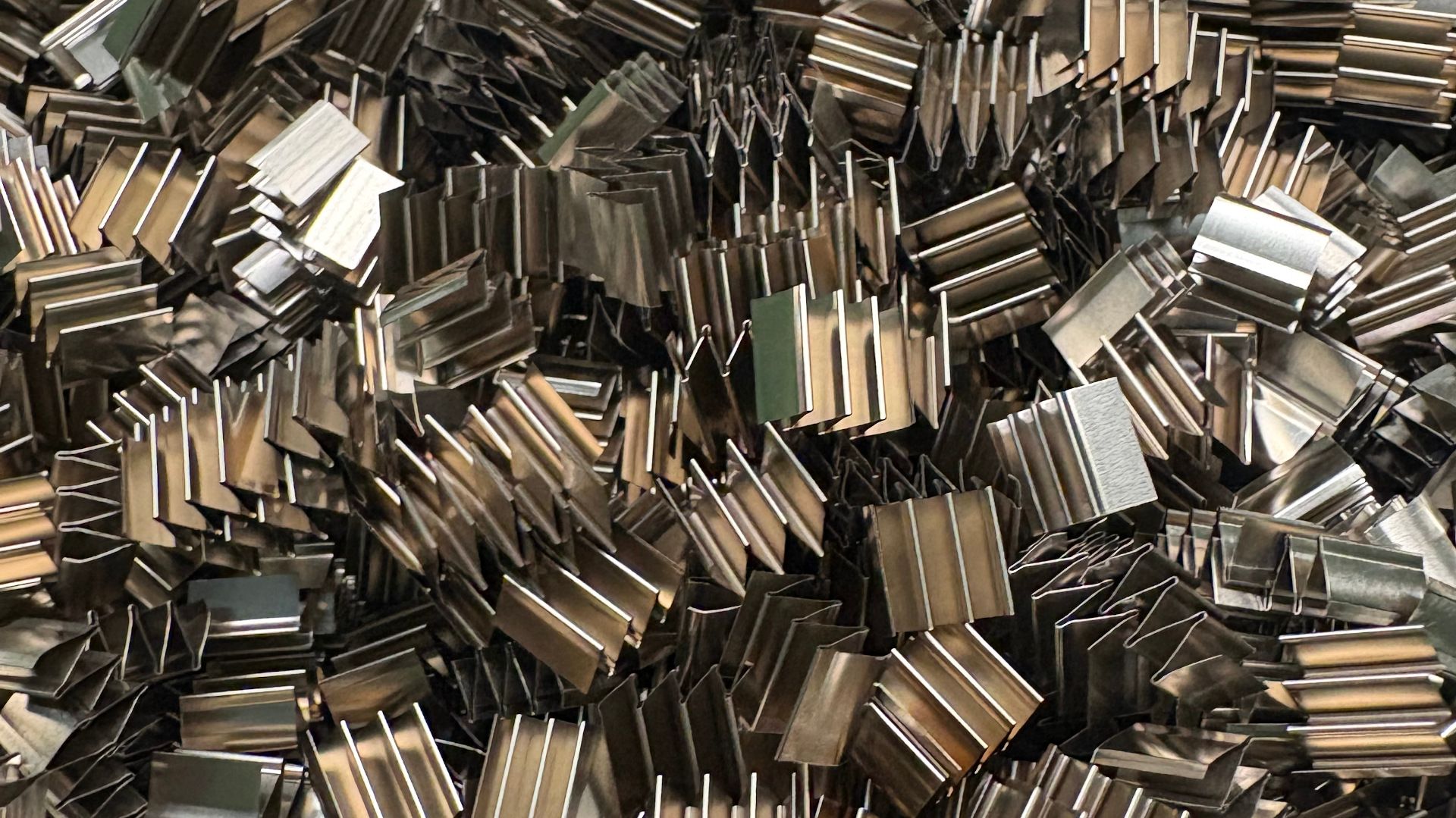

Muelles de acordeón
