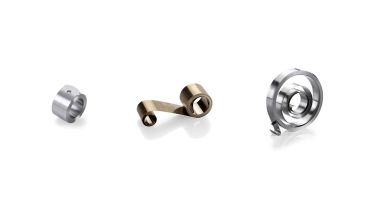

Muelles de Fuerza Constante y Muelles de Fuerza: carga estable, energía almacenada, en cada ciclo
En RPK Group diseñamos y fabricamos Muelles de Fuerza Constante y Muelles de Fuerza a medida para aplicaciones de automoción, dispositivos médicos, industria y consumo, combinando los más de 50 años de experiencia en fabricación de precisión con una cadena de suministro global.
Muelles de Fuerza Constante y Muelles de Fuerza: ¿cuál es la diferencia?
Ambos son muelles de fleje plano. Ambos almacenan energía mecánica en una espiral compacta. Pero funcionan de forma distinta y resuelven necesidades diferentes.
Un Muelle de Fuerza Constante es una tira plana pretensada de material, normalmente acero inoxidable, enrollada sobre un tambor o eje. Cuando la tira se extiende linealmente, la tensión almacenada se opone a la carga, con un nivel de fuerza prácticamente constante a lo largo de todo el recorrido. La fuerza al inicio es casi la misma que al final. Por eso es la opción adecuada para sistemas de retracción, contrapeso, tensado y extensión controlada en largas carreras, donde mantener una carga constante es imprescindible.
Un Muelle de Fuerza es una tira metálica plana enrollada firmemente dentro de una carcasa. Almacena energía mediante el bobinado y la libera en forma de par de giro. A diferencia de un Muelle de Fuerza Constante, su par de salida es más alto cuando está completamente cargado y disminuye a medida que se desenrolla. Los Muelles de Fuerza accionan mecanismos que requieren energía rotacional almacenada, no una fuerza lineal constante.
Esta diferencia es clave en la fase de especificación. Si se necesita una tracción estable durante todo el recorrido, la solución es un Muelle de Fuerza Constante. Si se necesita energía acumulada para mover un mecanismo mediante rotación, la solución es un Muelle de Fuerza. En RPK Group fabricamos ambos, y nuestro equipo de ingeniería ayuda a identificar qué necesita realmente cada aplicación.

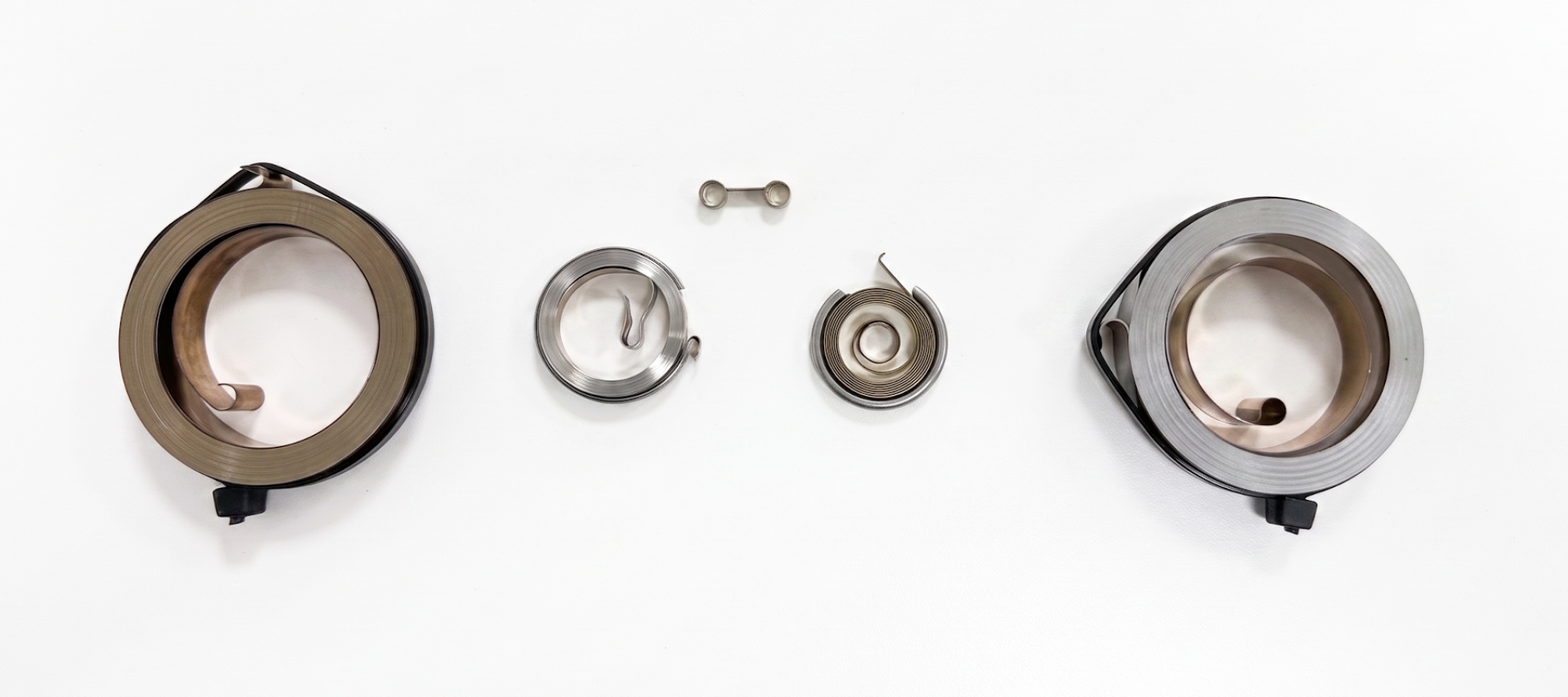

Tipos de Muelles de Fuerza Constante y Muelles de Fuerza
Ambas familias de producto incluyen distintas configuraciones. Cada una responde a una combinación concreta de carga, recorrido o par, limitaciones de montaje y vida en fatiga. Elegir la tipología correcta es una decisión de ingeniería, y en RPK trabajamos directamente con cada cliente para definirla.
Muelles de Fuerza Constante
Es el Muelle de Fuerza Constante estándar. Una tira plana pretensada se enrolla sobre un tambor y se extiende linealmente para aplicar una carga constante. La fuerza depende del espesor, del ancho de la tira y del diámetro de la espira. Cubre el rango más amplio de aplicaciones y suele sustituir contrapesos o sistemas neumáticos en mecanismos de largo recorrido.
Usos típicos: retractores de cable, sistemas de contrapeso, muelles para escobillas, enrolladores de manguera.
Cuando el extremo libre de un muelle de extensión se fija a una segunda bobina y se enrolla en el mismo sentido o en sentido inverso, la salida deja de ser una fuerza lineal y pasa a ser un par de giro. Ese par se mantiene estable durante toda la rotación, sin aumento de resistencia a medida que la bobina se carga.
Usos típicos: sistemas de escobillas para motores eléctricos, actuadores rotativos, mecanismos tipo scroll.
Es un Muelle de Fuerza Constante modificado mediante un ancho de fleje perfilado o una sección progresiva para generar una curva de fuerza deliberadamente variable a lo largo del recorrido. Se utiliza cuando la aplicación necesita una carga progresiva, creciente o decreciente, sin apilar varios muelles distintos.
Usos típicos: herramientas ergonómicas, dispositivos de rehabilitación, mecanismos de resistencia progresiva.
Muelles de Fuerza
Es una tira plana enrollada firmemente dentro de una carcasa o alojamiento, que almacena energía mediante el bobinado y la libera como par de giro. El par de salida es mayor cuando el muelle está completamente cargado y disminuye a medida que se desenrolla. Es una solución compacta, fiable y libre de mantenimiento para mecanismos que necesitan energía rotacional almacenada durante varias vueltas.
Usos típicos: mecanismos de relojería, temporizadores, accionamientos de motor, pequeños electrodomésticos.
Es un Muelle de Fuerza fabricado a partir de fleje preendurecido con un preesfuerzo inducido que incrementa el par inicial y alarga la vida útil. Este preesfuerzo permite que una tira más fina y ligera entregue el mismo par que un muelle estándar más pesado, una ventaja clave en conjuntos con restricciones de espacio y peso.
Usos típicos: cinturones de seguridad, cintas métricas, elevalunas, sistemas retráctiles de cable.
En RPK Group fabricamos todas estas configuraciones con soporte integral de ingeniería, desde la selección del material hasta la validación de vida en ciclo.
Ejemplo de gráfica comparativa de perfiles de fuerza: muelle helicoidal vs muelle de fuerza constante vs muelle de fuerza
Problemas habituales al especificar estos muelles
Los Muelles de Fuerza Constante y los Muelles de Fuerza resuelven muy bien problemas concretos. Pero una especificación incorrecta es fácil de cometer y muy costosa de corregir una vez iniciada la producción.
- Tipo de muelle incorrecto. Aunque ambos son productos de fleje plano, resuelven necesidades diferentes. Utilizar un Muelle de Fuerza donde se necesita un Muelle de Fuerza Constante, o al revés, genera desde el primer día una curva de fuerza equivocada. La causa suele ser un proveedor que no formuló las preguntas adecuadas en la fase de diseño.
- Deriva de la fuerza con los ciclos. Un material o una geometría mal especificados hacen que el fleje se deforme o fatigue antes de tiempo. La fuerza entregada cae por debajo de especificación tras miles de ciclos, no cientos de miles.
- Fallo por contra-flexión. Si el diámetro del tambor de salida es demasiado pequeño respecto al radio natural del muelle, el fleje se dobla en sentido contrario a su sentido de trabajo. Esto provoca deformación permanente y una caída repentina de la fuerza, un fallo habitual en diseños poco desarrollados, tanto en Muelles de Fuerza Constante como en Muelles de Fuerza.
- Inestabilidad en el recorrido. En extensiones largas, si no existen guías laterales, el fleje puede pandearse o retorcerse durante la retracción. El muelle funciona en ensayo, pero falla en producción, donde trabaja sin apoyo y a velocidad.
- Material inadecuado para el entorno. El acero inoxidable 301 es adecuado para muchas aplicaciones. Pero salas blancas médicas, fluidos corrosivos, altas temperaturas o requisitos de biocompatibilidad exigen Inconel, Elgiloy u otras aleaciones que la mayoría de los proveedores no pueden conformar con tolerancias ajustadas.
- Falta de criterio de montaje. Ambos tipos de muelle requieren un dimensionado adecuado del tambor, una retención mínima del arrollamiento y configuraciones de extremo compatibles con el alojamiento. Un proveedor que entrega el muelle sin participar en el diseño del conjunto deja al ingeniero solo ante los problemas.
Por qué los ingenieros eligen RPK Group para Muelles de Fuerza Constante y Muelles de Fuerza
En RPK Group diseñamos ambas familias de muelles desde el principio. No partimos de un catálogo; partimos de la aplicación.
Cada Muelle de Fuerza Constante o Muelle de Fuerza que fabricamos se especifica según una carga o un par definidos, un recorrido o una rotación concretos, una vida en ciclo, un método de montaje y un entorno de funcionamiento. Realizamos simulaciones de fatiga, validamos la geometría del tambor y confirmamos la configuración de los extremos antes de que salga el primer prototipo de planta.
- Co-desarrollo. Nuestro equipo revisa el conjunto, detecta riesgos de contra-flexión, recomienda el tamaño de tambor y define la geometría de fijación de los extremos. El resultado es un muelle que funciona en el sistema real, no solo en un banco de pruebas.
- Amplio rango de materiales. Acero inoxidable 301, acero al carbono, Inconel, Elgiloy y aleaciones biocompatibles. Seleccionamos el material en función del entorno de trabajo, no de lo que tengamos en stock.
- Producción con nivel médico. Certificación ISO 13485. Salas blancas ISO 7 en tres continentes. Los Muelles de Fuerza Constante y Muelles de Fuerza para dispositivos de drug delivery, autoinyectores, instrumental quirúrgico y equipos de rehabilitación forman parte habitual de nuestra producción médica.
- Suministro global y local. Fabricamos en España, México, China e India. Producimos cerca del lugar de ensamblaje, lo el riesgo logístico, los plazos de entrega y la exposición a las importaciones.
Dónde trabajan los Muelles de Fuerza Constante y Muelles de Fuerza de RPK Group
Ambas familias están presentes en la producción en una amplia variedad de sectores. En muchos casos, una misma aplicación puede incorporar uno de cada tipo.
Los Muelles de Fuerza se utilizan en retractores de cinturón de seguridad, mientras que los Muelles de Fuerza Constante se emplean en elevalunas, mecanismos de portón y sistemas de gestión de cableado. En ambos casos, los requisitos clave son la consistencia de la carga a lo largo de todo el recorrido y la vida en ciclo fiable bajo variaciones de temperatura.
Los sistemas de drug delivery y los autoinyectores utilizan Muelles de Fuerza Constante para una actuación suave y controlada. Los Muelles de Fuerza accionan mecanismos precargados en instrumental quirúrgico y dispositivos wearables de terapia. Ambos requieren fabricación en sala blanca y trazabilidad total de los materiales.
Los retractores de cable y manguera, sistemas de contrapesado y retornos de cabezal de herramienta utilizan Muelles de Fuerza Constante. Los Muelles de Fuerza accionan temporizadores, actuadores de válvula, herramientas eléctricas y sistemas de liberación de energía acumulada. En muchas aplicaciones, ambos eliminan la necesidad de motores o contrapesos.
Las cintas métricas y los cables retráctiles utilizan Muelles de Fuerza pretensados. Los empujadores para punto de venta, mecanismos de impresora y bisagras de puertas de electrodomésticos emplean Muelles de Fuerza Constante. Sus ventajas son claras: formato compacto, funcionamiento silencioso y un rendimiento estable durante millones de ciclos.
Certificaciones y estándares
RPK Group cuenta con certificaciones ISO 9001, ISO 13485 e IATF 16949 en su red global de fabricación. Nuestras salas blancas cumplen con los requisitos ISO 7 (Clase 10.000) para la fabricación de dispositivos médicos en Europa, Norteamérica y Asia.
Los Muelles de Fuerza Constante y los Muelles de Fuerza destinados a sectores regulados se suministran con trazabilidad completa de materiales, informes dimensionales y, cuando es necesario, documentación FAI y PPAP. Trabajamos dentro del sistema de calidad del cliente desde el primer día.
