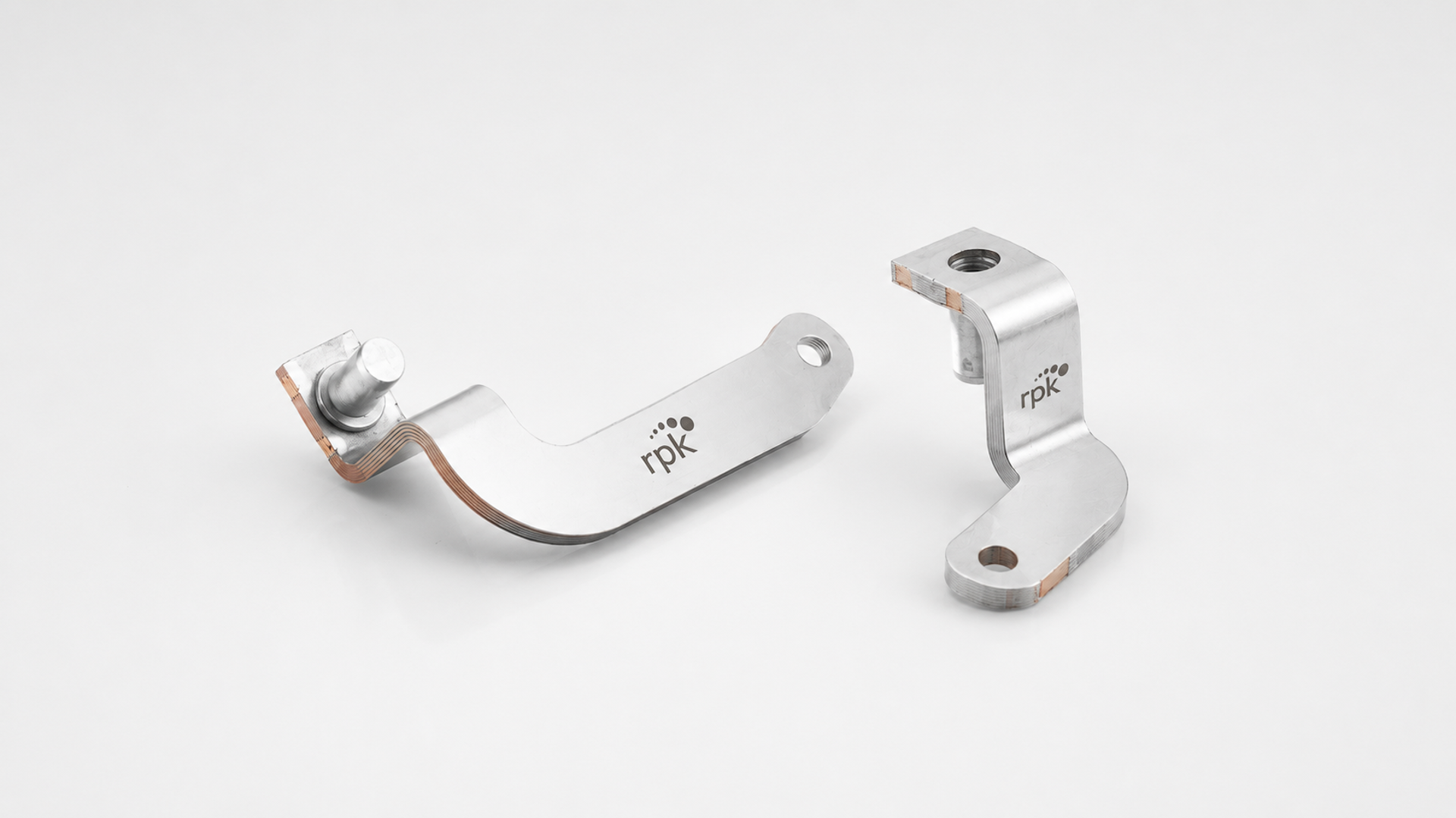

Flexible Bus Bars: conexiones de potencia a medida para e-mobility
¿Conexiones sometidas a esfuerzo, vibraciones en el e-motor, problemas de tolerancias o componentes estándar sobredimensionados? En RPK Group diseñamos flexible bus bars a medida para cumplir tus objetivos de resistencia eléctrica, vibración y comportamiento térmico, y los fabricamos en líneas automatizadas específicas.
Por Ángel López, PhD, Responsable de ingeniería de producto en RPK Technological Center
Si diseñas sistemas de alta corriente, rara vez un bus bar estándar encaja a la primera. O rediseñas el espacio disponible alrededor de la pieza, o aceptas compromisos en resistencia de contacto, peso, rendimiento y fiabilidad. RPK Group elimina esa disyuntiva. Diseñamos cada bus bar flexible para la aplicación concreta y lo producimos en líneas automatizadas desarrolladas específicamente para este tipo de producto.
Qué es un bus bar flexible
Un bus bar flexible es un conductor eléctrico formado por múltiples capas finas de cobre o aluminio, unidas mediante procesos como la soldadura láser. Esta estructura laminada permite conducir alta corriente manteniendo la flexibilidad.
Esa flexibilidad no es un atributo estético, sino una característica funcional clave para el rendimiento y el cumplimiento de la función de diseño. Al dividir una barra sólida en varias capas laminadas finas con la misma sección total, la flexibilidad aumenta de forma significativa sin comprometer el camino de conducción de la corriente.
El resultado permite abordar distintos modos de fallo, especialmente cuando la pieza se diseña como un componente estático, pero durante su funcionamiento acaba comportándose como un elemento dinámico debido a factores externos.
Beneficios principales
| Beneficio | Qué supone para tu sistema |
|---|---|
| Baja resistencia de contacto | Distribución uniforme de la corriente y menor pérdida de energía en forma de calor. |
| Absorción de vibraciones | Las uniones se mantienen firmes y se evita la aparición de grietas por fatiga en los terminales durante la vida útil del vehículo. |
| Compensación de la expansión térmica | Las celdas se expanden y contraen libremente sin generar esfuerzos sobre los polos de la batería. |
| Compensación de tolerancias | Absorbe la acumulación de tolerancias entre conjuntos densamente integrados. |
| Ahorro de espacio y peso | Permite enrutar la conexión en espacios reducidos donde un bus bar rígido no puede doblarse. |
| Estrategia de pieza común | Un mismo diseño flexible puede utilizarse en varias posiciones de montaje, reduciendo referencias y costes. |
Flexible vs. rígido vs. cable
| Propiedad | Bus Bar Flexible | Bus Bar Rígido | Cable |
|---|---|---|---|
| Vibración / movimiento | La absorbe | Transfiere el esfuerzo a los terminales | Buen comportamiento, pero más voluminoso |
| Expansión térmica | La compensa | Puede generar grietas en las uniones con el tiempo | La compensa |
| Densidad de corriente | Alta | Alta | Menor para el mismo volumen |
| Disipación térmica | Excelente por su superficie laminada | Buena | Limitada |
| Packaging ajustado | Puede rodear obstáculos | Requiere recorridos rectos | Necesita radio de curvatura y espacio |
| Acumulación de tolerancias | La compensa | Sin capacidad de compensación | Parcial |
El punto crítico: tablas de especificación frente a diseños reales
Muchos compradores empiezan buscando tablas de ampacidad y dimensiones fijas. Ese enfoque puede funcionar en componentes estándar, pero falla en aplicaciones exigentes. Un bus bar dimensionado para un armario eléctrico estático se comporta de forma muy distinta dentro del chasis de un vehículo eléctrico, donde actúan al mismo tiempo vibraciones multieje, ciclos térmicos y restricciones severas de espacio. Elegir una medida estándar a partir de una tabla suele implicar sobredimensionar y añadir peso, quedarse corto en capacidad de corriente o introducir esfuerzos en los terminales.
En RPK Group trabajamos al revés. No partimos de un catálogo cerrado. Nuestro equipo de ingeniería define el conductor en función de los requisitos reales de la aplicación: corriente objetivo, aumento de temperatura, volumen disponible, radio de curvatura, perfil de vibración e interfaces de conexión. La pieza encaja desde el primer diseño, sin compromisos forzados en resistencia de contacto ni vida a fatiga.
Aplicaciones de los bus bars flexibles
Los bus bars flexibles están en el centro de la arquitectura de potencia de la e-mobility moderna. Las celdas de la batería se expanden y contraen durante los ciclos de carga y descarga, mientras el vehículo está sometido a vibraciones constantes. Una conexión rígida transmite ese esfuerzo directamente a los terminales de la batería, con riesgo de grietas por fatiga a lo largo de una vida útil de 10 a 15 años. Un bus bar flexible actúa como elemento de compensación y protege las celdas.
Dentro del pack de baterías y del powertrain, los bus bars flexibles de RPK Group se utilizan como:
- Conectores de módulos de batería: unión entre celdas y módulos dentro del Battery Management System (BMS).
- Interfaces entre inversor y e-motor: conducción de alta corriente entre la electrónica de potencia y el e-drive, donde la inductancia parásita y la calidad de conexión AC/DC son factores críticos.
- Conexiones en convertidores DC-DC: enlaces compactos y de baja resistencia entre dominios de tensión.
- Interfaces de filtros EMC y conectores PCB: conexiones limpias, repetibles y fiables en conjuntos de electrónica de potencia.
Estas mismas ventajas también aplican más allá del sector de automoción:
- Almacenamiento de energía y renovables: conexiones entre baterías, inversores y stacks en sistemas solares y eólicos.
- Data centers: distribución de corriente en racks y servidores, donde cada vatio de pérdida cuenta.
- Ferrocarril y transporte público: distribución de potencia segura y de bajo mantenimiento en entornos sometidos a vibración continua.
- Automatización industrial, robótica y herramientas eléctricas: conexiones compactas capaces de soportar movimiento y ciclos térmicos.
- Bicicletas y e-bikes: enlaces ligeros y eficientes en espacio para packs pequeños de alta densidad.
Por qué RPK Group es un socio diferencial
La mayoría de proveedores compiten con un único método de unión o con un catálogo cerrado. RPK Group compite desde la ingeniería, el control de proceso, las soluciones a medida y la industrialización.
- Líneas automatizadas específicas. Hemos desarrollado líneas de producción automatizadas específicamente para barras flexibles, lo que permite una calidad repetible en volúmenes de serie y un coste competitivo por pieza.
- Ingeniería completamente personalizada. Diseñamos en función del packaging y del caso de carga de corriente, no en torno a una medida estándar. Este enfoque también ayuda a reducir el desperdicio de material y los costes del producto.
- Múltiples tecnologías de fabricación bajo un mismo techo. Estampación de precisión, doblado, conformado CNC Multi-Slide, soldadura láser, laser brazing sobre pads, inserción de elementos, over-molding, montaje, limpieza —cumplimos los estándares de limpieza más exigentes en salas limpias a nivel global— y recubrimientos completos o selectivos: estaño, níquel, plata, oro, entre otros. Seleccionamos el proceso adecuado para cada diseño en lugar de forzar un único método.
- Control de proceso orientado al rendimiento. El espesor del material, la limpieza superficial y el espesor del recubrimiento influyen directamente en la resistencia eléctrica y la fiabilidad. Controlamos cada variable con precisión, incluso en entornos sometidos a vibración.
- Flexibilidad en materiales y recubrimientos. Trabajamos con cobre, aluminio y bronce, con recubrimientos como níquel para resistencia a la corrosión, estaño para conductividad, y plata u oro para mejorar la resistencia de contacto y la estabilidad de la conexión.
- Soldadura láser
- Ensayos internos. El RPK Technological Center valida los requisitos eléctricos, térmicos y mecánicos antes de que las piezas lleguen a la línea del cliente.
- Un socio financieramente sólido. Casi 50 años de experiencia y una estructura de grupo saneada para respaldar programas a largo plazo.
Ingeniería a medida, no soluciones estándar forzadas
Si no encuentras una tabla de especificaciones en esta página, es deliberado. Publicar cifras fijas de ampacidad podría llevar a una pieza que no encaje realmente en la aplicación. Preferimos dimensionar correctamente el conductor según la corriente nominal, el aumento de temperatura y el entorno mecánico. Envíanos los objetivos y restricciones de tu proyecto y nuestro equipo de ingeniería definirá un bus bar flexible que cumpla con esos requisitos.
FAQs
- ¿Dónde se utilizan los flexible bus bars fuera de la automoción?
En almacenamiento de energía y renovables, data centers, ferrocarril y transporte público, automatización industrial, herramientas eléctricas y e-bikes. En general, en cualquier aplicación donde haya alta corriente, movimiento, calor o restricciones severas de espacio.
- ¿Qué tecnologías de fabricación y unión utiliza RPK Group?
Estampación de precisión, doblado, conformado CNC Multi-Slide, soldadura láser, laser brazing sobre pads, inserción de elementos, over-molding, montaje, limpieza y recubrimientos completos o parciales, seleccionados en función de cada diseño.
- ¿Puede RPK Group producir flexible bus bars en volumen de serie?
Sí. Hemos desarrollado líneas automatizadas específicas para flexible bus bars, lo que permite garantizar calidad repetible y un coste competitivo desde prototipo hasta producción en grandes series.
- ¿Qué materiales y recubrimientos están disponibles?
Cobre, aluminio y bronce, con recubrimientos como estaño o níquel, seleccionados según las necesidades de conductividad, resistencia a la corrosión y estabilidad de contacto. Las opciones de aislamiento dependen de la tensión y del entorno de trabajo.
- ¿Por qué RPK Group no publica tablas de ampacidad o dimensiones?
Porque el conductor adecuado depende de la corriente nominal, el aumento de temperatura, el radio de curvatura, el perfil de vibración y el packaging disponible. Una tabla fija empujaría hacia una medida estándar que rara vez encaja en una aplicación real. En RPK Group diseñamos la pieza en función de los objetivos de cada proyecto.
- ¿Puede RPK Group personalizar un flexible bus bar para mi aplicación?
Sí. La personalización es el núcleo de nuestro trabajo. Definimos el material, el número de capas, la sección, la geometría, los recubrimientos, el aislamiento y las interfaces de conexión según los requisitos eléctricos y mecánicos de la aplicación. Después, validamos el diseño internamente.
- ¿Por qué utilizar un flexible bus bar en un pack de baterías de vehículo eléctrico?
Porque las celdas se expanden y contraen durante los ciclos de carga y descarga, y el vehículo está sometido a vibración constante. Una conexión rígida transfiere ese esfuerzo a los terminales de la batería y puede generar grietas en las uniones con el tiempo. Un flexible bus bar actúa como elemento de compensación, absorbiendo movimiento mientras conduce alta corriente con baja resistencia.
- ¿Cuál es la diferencia entre un flexible bus bar y un bus bar rígido?
Un flexible bus bar utiliza múltiples capas finas laminadas, lo que le permite doblarse, absorber vibraciones y compensar expansión térmica y acumulación de tolerancias. Un bus bar rígido es un conductor sólido pensado para distribución de potencia estática y recorridos rectos. En sistemas con movimiento o alta densidad de integración, como los packs de baterías de vehículos eléctricos, la versión flexible protege los terminales y mejora la fiabilidad.
