Muelles de escobilla

Muelles de escobilla de motor: precisión y contacto en cada giro

En RPK Group diseñamos y fabricamos soluciones de muelles a medida para sectores altamente exigentes como la automoción, la movilidad eléctrica o los dispositivos médicos.

17/12/2024

Una de las tipologías más especializadas dentro de nuestra gama de muelles a medida son los brush springs o muelles de escobilla, elementos fundamentales en sistemas de transferencia eléctrica donde la fiabilidad es crítica.

¿Qué son los muelles de escobilla de motor?

Los muelles de escobilla de motor son muelles diseñados para mantener una presión constante sobre una escobilla de carbón contra un conmutador o anillo colector. Esta presión es esencial para garantizar una conexión eléctrica continua y eficiente, reducir el desgaste y prolongar la vida útil del sistema.

Se utilizan en motores eléctricos de corriente continua (DC), generadores, alternadores y otros sistemas donde es necesario mantener contacto eléctrico con piezas giratorias.

Aplicaciones comunes

Los muelles de escobilla son componentes clave en:

  • Motores eléctricos de vehículos, herramientas eléctricas y electrodomésticos
  • Sistemas de arranque y alternadores en la industria automotriz
  • Equipos médicos y dispositivos portátiles, donde la miniaturización y la fiabilidad son esenciales
  • Sistemas de electromovilidad, como e-scooters, bicicletas eléctricas y vehículos eléctricos ligeros
  • Motores aeroespaciales e industriales, donde se requiere un rendimiento constante a largo plazo

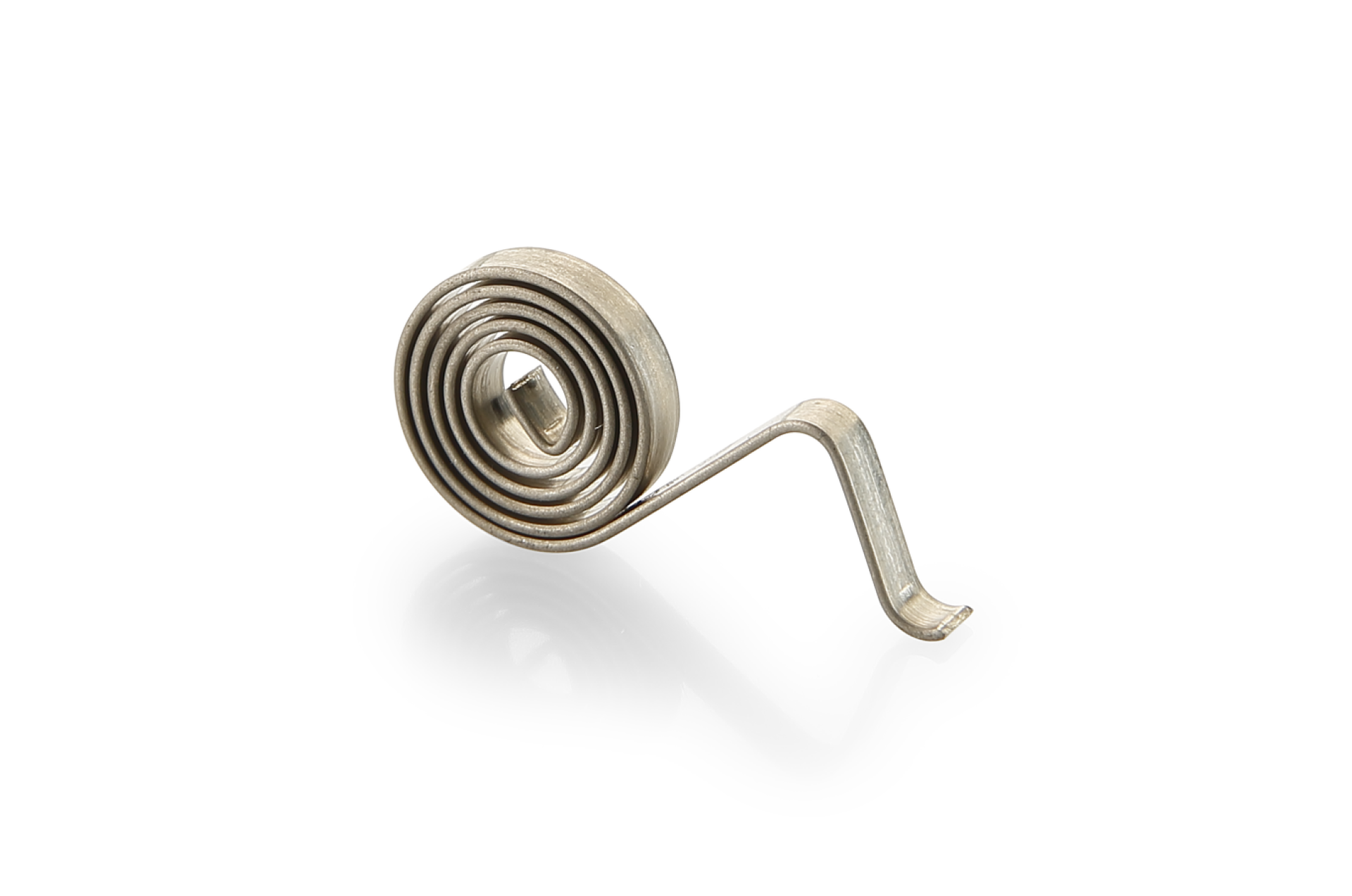

Resortes de torsión espirales

Tipos de muelles de escobilla de motor

Existen distintos tipos de muelles de escobilla según el comportamiento mecánico y las restricciones de espacio. En RPK, destacamos especialmente dos:

1. Muelles de torsión en espiral
Los muelles de torsión en espiral están fabricados a partir de una banda plana de acero enrollada sobre sí misma. Proporcionan una fuerza de empuje precisa y constante, ideal para aplicaciones con espacio limitado.

Ventajas:

  • Control preciso de la fuerza de contacto
  • Alta estabilidad dimensional
  • Fácil integración en soluciones compactas

2. Muelles dobles
Los twin springs o muelles dobles están formados por dos bandas planas enrolladas en espiral que trabajan en paralelo. Esta configuración permite una mayor capacidad de carga y mayor resistencia a la fatiga.

Ventajas:

  • Mayor durabilidad frente a esfuerzos repetitivos
  • Distribución equilibrada de la presión
  • Excelente comportamiento dinámico

Beneficios de los muelles de escobilla de motor:

Los muelles de escobilla ofrecen múltiples ventajas en sistemas electromecánicos exigentes:

  • Reducen el desgaste de las escobillas, alargando los intervalos de mantenimiento
  • Minimizan los arcos eléctricos y las chispas, mejorando la seguridad y eficiencia
  • Aumentan la vida útil del motor al mantener un contacto eléctrico estable
  • Aseguran un par constante y un funcionamiento suave, incluso bajo cargas variables
  • Permiten el uso de escobillas más largas y colectores de mayor tamaño, optimizando la transferencia de energía
  • Mantienen una fuerza constante a medida que la escobilla se desgasta, garantizando un contacto fiable y evitando fallos prematuros

Diseño e ingeniería a medida

En RPK Group colaboramos estrechamente con nuestros clientes para desarrollar muelles de escobilla personalizados, optimizando materiales, geometrías y tratamientos térmicos para maximizar el rendimiento del sistema. Nuestra experiencia en la fabricación de muelles de precisión nos permite adaptarnos a las exigencias más rigurosas del mercado.

Contacta con nuestros equipos de ingeniería y ventas. Te ayudaremos a encontrar la mejor solución para tus aplicaciones.
