Muelles de contacto canteados

Muelles canteados: precisión, fiabilidad y rendimiento

Los muelles de contacto canteados son componentes esenciales que garantizan conexiones eléctricas y mecánicas fiables en entornos exigentes. Su diseño con espiras inclinadas y bordes aplanados mejora la conductividad, el sellado y la durabilidad.

07/04/2025

Los muelles de contacto canteados son pequeños componentes que cumplen un papel enorme. Aunque puedan pasar desapercibidos, son clave en el rendimiento eléctrico y mecánico de muchos dispositivos y sistemas. Si trabajas en diseño de producto, ingeniería o fabricación de componentes eléctricos, es muy probable que te cruces (o ya te hayas cruzado) con este tipo de muelles.

En este artículo vamos a explicarte de forma clara y sencilla qué son, por qué se utilizan y qué ventajas ofrecen frente a otras soluciones.

¿Qué son los muelles de contacto canteados?

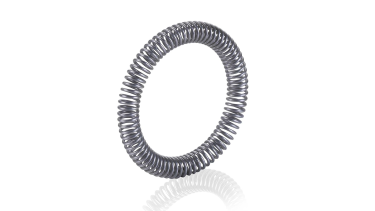

El muelle helicoidal canteado presenta una geometría de espiras inclinadas que permite desviaciones tanto axiales como radiales, lo que lo hace ideal para compensar distintos tipos de movimiento. De diversos tamaños se utilizan para garantizar un contacto eléctrico, mecánico o como un sello fiable entre dos superficies.

Se denominan "canteados" porque sus bordes o extremos han sido modificados, normalmente a través de un proceso de aplastamiento para asegurar un contacto, unión o ajuste adecuado con el resto de piezas o componentes mediante la inclinación de sus espiras. Esto es clave para evitar daños a los componentes con los que entran en contacto y asegurar una conexión estable y segura en condiciones compleja de vibración, corrosividad o altas temperaturas.

Ventajas

A continuación, te contamos por qué cada vez más fabricantes eligen este tipo de muelles:

  • Mejor calidad de contacto: gracias al canteado, la superficie de contacto es más suave y uniforme, lo que mejora la conductividad y reduce la resistencia eléctrica.
  • Facilita la transferencia de fuerza: el canteado asegura un contacto firme con la superficie conectada, facilitando la transferencia de fuerza o energía entre el muelle y la pieza a la que está unida.
  • Sellado dinámico: proporciona un sellado dinámico en algunas aplicaciones en las que el eje tiene movimiento, desalineamiento, o excentricidad permitiendo una perfecta absorción
  • Mayor durabilidad: el acabado canteado ayuda a evitar puntos de tensión que podrían provocar fallos prematuros por fatiga del material.
  • Facilidad de montaje: los muelles canteados son más fáciles de manipular y ensamblar, ya sea de forma manual o automatizada.

Aplicaciones típicas

Puedes encontrar muelles canteados en un sinfín de sectores. Algunos de los más habituales son:

  • Electrónica de consumo (smartphones, tablets, wearables)
  • Industria automotriz (conectores, sensores, sistemas de asistencia)
  • Telecomunicaciones (módulos de conexión, antenas)
  • Equipos industriales y médicos
  • Eléctrico (switches, conectores, celdas de distribución)
  • Petróleo y Gas (herramientas taladradoras)
  • Sellado dinámico
  • Aeroespacial
  • Protección EMI y conexión a tierra

Donde haya necesidad de una conexión eléctrica y/o mecánica fiable en espacios reducidos, y condiciones complicadas estos muelles son una opción ideal.

¿Cómo se fabrican los muelles de contacto canteados?

El proceso de fabricación incluye etapas como:

1. Enrollado del material (acero inoxidable, aleaciones de bronce, Elgiloy…)
2. Canteado o aplastamiento del material enrollado
3. Soldadura láser de los extremos
4. Tratamientos térmicos y de superficie según la aplicación
5. Recubrimientos especiales

Cada detalle cuenta. Un buen canteado puede marcar la diferencia entre una conexión fiable y un fallo intermitente.

Elige la opción adecuada para tu proyecto

Si estás desarrollando un producto donde el contacto eléctrico es crítico, considera usar muelles canteados desde el diseño inicial. Su fiabilidad, facilidad de montaje y resistencia al desgaste los convierten en una apuesta segura.

En RPK Group fabricamos este tipo de componentes a medida, adaptados a las necesidades específicas de cada cliente. Cuéntanos qué necesitas y te ayudamos a encontrar la mejor solución.
