Case Study: Muelle de Contacto con Recubrimiento de Plata para Integrated Brake Control (IBC)

El sistema Integrated Brake Control (IBC), desarrollado por un prestigioso cliente del sector automoción, combina la actuación y el control del freno en una sola unidad compacta, eliminando la necesidad de servofrenos por vacío y módulos hidráulicos de control. Este sistema mejora el tiempo de respuesta y la seguridad, especialmente en vehículos con sistemas avanzados de asistencia al conductor (ADAS) o totalmente electrificados.

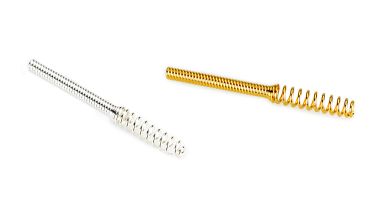

Uno de los componentes clave del sistema es un resorte de contacto con recubrimiento de plata fabricado por RPK Group, que garantiza el contacto eléctrico en condiciones dinámicas. Este resorte es la pieza fundamental del contactor eléctrico que permite la generación de presión hidráulica enviada a las pinzas de freno, asegurando un rendimiento fiable del frenado en sistemas de freno de disco.

Reto: Contacto eléctrico fiable bajo vibraciones dinámicas

La función principal del resorte es asegurar una señal eléctrica estable dentro del mecanismo del contactor del actuador IBC. Debe:

• Funcionar de forma constante bajo vibraciones y esfuerzos mecánicos
• Mantener la presión de contacto a lo largo del tiempo
• Ser producido en condiciones limpias y controladas, listo para su integración directa en un módulo de frenado de alta sensibilidad

Dada su función crítica en la seguridad, el resorte está sujeto a estrictos requisitos de calidad y limpieza.

Solución: Conformado, recubrimiento e inspección en sala limpia

Para cumplir con estas exigencias, RPK Group desarrolló un proceso de fabricación específico que combina formado de precisión, tratamiento superficial y control de calidad exhaustivo. Las etapas del proceso son:

• Conformado
• Tratamiento térmico

Se aplica un proceso térmico para estabilizar las propiedades mecánicas del resorte y garantizar su rendimiento a largo plazo bajo carga.

• Recubrimiento de níquel y plata

Un recubrimiento bicapa de Ni + Ag proporciona conductividad eléctrica y resistencia a la corrosión, esenciales para una transmisión de señal fiable en el contactor.

• Control del espesor del recubrimiento

Se verifica el espesor de cada capa metálica para asegurar el rendimiento y la compatibilidad con el montaje posterior.

• Limpieza e inspección 100% en sala limpia

Las piezas se someten a un riguroso proceso de limpieza antes de pasar por sistemas automáticos de inspección. Cada resorte es evaluado en:

- Consistencia de carga

- Integridad geométrica, mediante cámaras que detectan posibles deformaciones

• Empaquetado en sala limpia

Los componentes verificados son empaquetados en un entorno limpio para preservar la calidad superficial y cumplir con los estándares de limpieza del sistema de freno.

Resultado: Preparado para integración en sistemas críticos de frenado

Gracias al estricto control del proceso y a los recubrimientos de alto rendimiento, RPK entregó un resorte que cumple con los requisitos eléctricos, mecánicos y de limpieza necesarios para su integración en el módulo IBC. El resultado es un contacto eléctrico estable bajo vibraciones y cargas dinámicas, que contribuye directamente a la fiabilidad del frenado.
